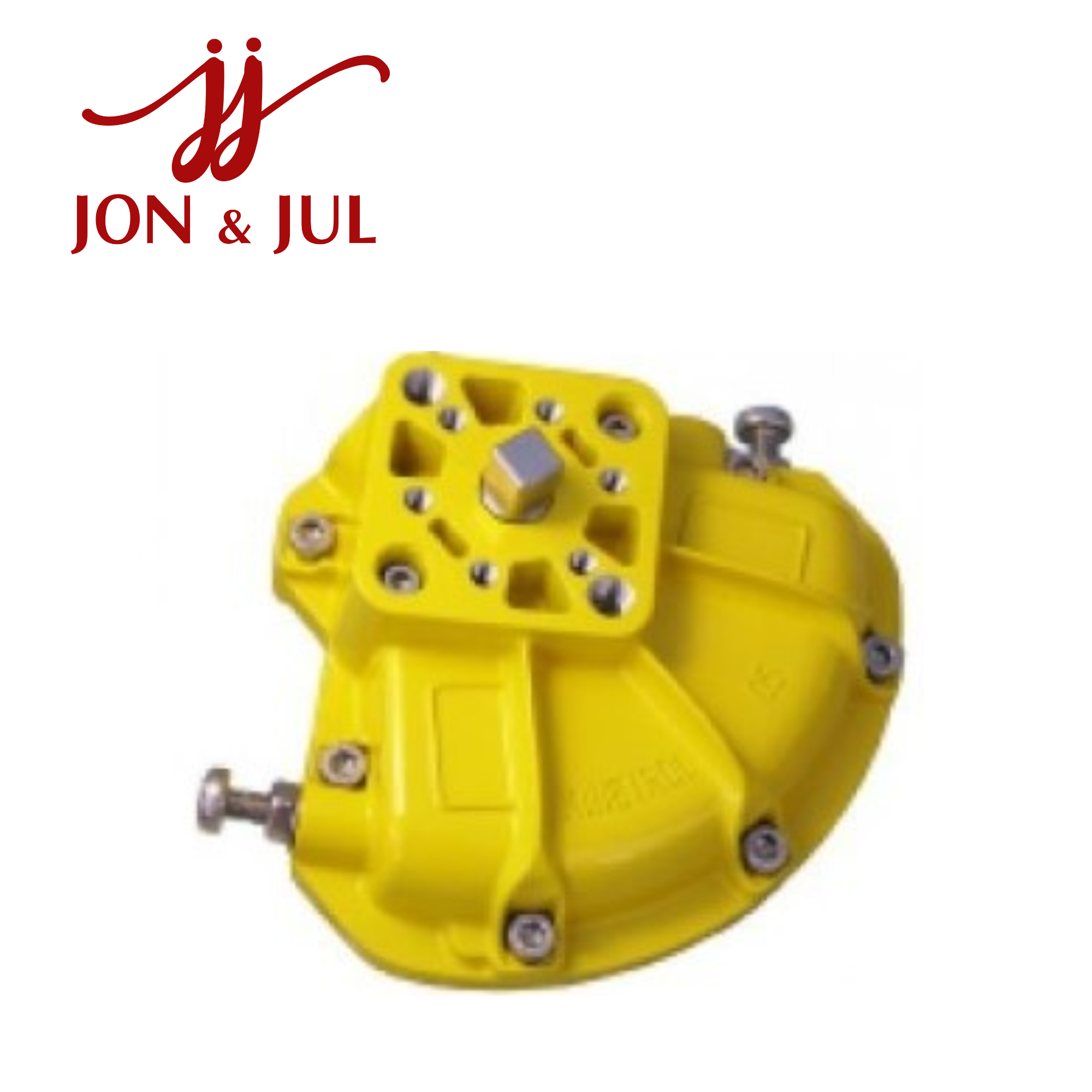

Kinetrol 094-200 – Bộ truyền động khí nén Model 09

094-200 Kinetrol Vietnam là mã sản phẩm thuộc dòng bộ truyền động khí nén xoay Model 09 của Kinetrol, được thiết kế cho các ứng dụng điều khiển van quay một góc xác định trong hệ thống tự động hóa công nghiệp. Model 09 sử dụng cơ cấu cánh gạt tác động kép, vỏ hợp kim nhôm phủ epoxy và thiết kế vane cùng trục đầu ra dạng một khối, giúp thiết bị phù hợp với các hệ thống yêu cầu mô-men xoắn tương đối lớn và hoạt động ổn định.

Tổng quan về Kinetrol 094-200

Kinetrol là nhà sản xuất chuyên về các bộ truyền động xoay khí nén, positioner và thiết bị điều khiển van. Dòng Model 09 thuộc nhóm double acting vane-type rotary actuator, trong đó khí nén được cấp luân phiên vào hai phía của cơ cấu truyền động để tạo chuyển động xoay.

Theo tài liệu kỹ thuật chính thức, Model 09 có mô-men xoắn đầu ra tối đa 261 Nm tại 7 bar. Dải mô-men xoắn theo áp suất làm việc từ 46 Nm tại 1,5 bar đến 261 Nm tại 7 bar. Thể tích khí dịch chuyển của actuator là 644 cm³.

Mã 094-200 có tiền tố 094, cho thấy sản phẩm thuộc cấu hình Model 09. Tuy nhiên, Kinetrol không cung cấp công khai thông tin đủ để xác nhận chính xác hậu tố 200 tương ứng với kiểu mặt bích, trục đầu ra hay phụ kiện nào. Khi đặt hàng nên đối chiếu đầy đủ mã trên nameplate và tài liệu cấu hình của thiết bị.

Thông số kỹ thuật

Các thông số trên được lấy từ datasheet Model 09 chính thức của Kinetrol; riêng cấu hình chi tiết của mã 094-200 cần được xác nhận theo order code/nameplate thực tế.

Khả năng mô-men xoắn

Một trong những điểm quan trọng khi lựa chọn actuator là xác định mô-men xoắn theo áp suất khí nén thực tế. Với Model 09, mô-men xoắn tăng theo áp suất:

Do đó, khi lựa chọn Kinetrol 094-200, không nên chỉ dựa vào mô-men xoắn cực đại 261 Nm mà cần tính đến mô-men yêu cầu của van, áp suất khí thực tế, hệ số an toàn và điều kiện vận hành.

Đặc điểm của bộ truyền động Kinetrol Model 09

Model 09 sử dụng vỏ hợp kim nhôm đúc áp lực với lớp phủ epoxy thermoset powder. Vane và trục đầu ra được chế tạo dạng một khối bằng SG iron mạ kẽm. Cấu trúc này giúp actuator có độ cứng cơ học tốt trong quá trình truyền mô-men.

Góc quay tiêu chuẩn có thể điều chỉnh trong khoảng 80°–100°, đồng thời Kinetrol cung cấp các phiên bản giới hạn hành trình cho những ứng dụng cần góc quay đặc biệt.

Model 09 cũng hỗ trợ nhiều lựa chọn mở rộng như spring return, limit switch box, van điện từ tích hợp, positioner khí nén AP, positioner điện khí nén EL, positioner P3, manual override, Clear Cone monitor và phụ kiện lắp NAMUR VDI/VDE 3845.

Ứng dụng của Kinetrol 094-200

Kinetrol 094-200/Model 09 có thể được sử dụng trong các hệ thống cần điều khiển chuyển động quay của van, đặc biệt với các loại van quarter-turn. Một số ứng dụng điển hình gồm:

• Điều khiển van bướm trong hệ thống đường ống.

• Điều khiển van bi và các loại van xoay.

• Hệ thống xử lý nước và nước thải.

• Nhà máy hóa chất và quy trình công nghiệp.

• Hệ thống khí nén tự động hóa.

• Dây chuyền sản xuất cần đóng/mở van tự động.

• Hệ thống điều khiển lưu lượng trong đường ống.

• Các hệ thống có yêu cầu tích hợp limit switch hoặc positioner.

Tùy cấu hình, actuator Model 09 có thể kết hợp với các thiết bị điều khiển và giám sát vị trí để xây dựng hệ thống điều khiển van tự động hoàn chỉnh.

Lưu ý khi mua 094-200 Kinetrol

Khi tìm mua 094-200 Kinetrol, cần kiểm tra chính xác mã sản phẩm trên tem thiết bị, đặc biệt là toàn bộ order code thay vì chỉ xác định theo phần “094-200”. Điều này quan trọng vì Kinetrol có nhiều tùy chọn về trục đầu ra, mặt bích, spring return, limit switch, positioner và các phụ kiện điều khiển.

Ngoài ra, cần kiểm tra:

• Mô-men xoắn yêu cầu của van.

• Áp suất khí nén sẵn có.

• Góc quay cần thiết.

• Kiểu kết nối actuator – valve.

• Yêu cầu limit switch hoặc positioner.

• Điều kiện nhiệt độ môi trường.

• Yêu cầu ATEX nếu sử dụng trong khu vực có nguy cơ cháy nổ.

• Kích thước và không gian lắp đặt thực tế.

Kết luận

094-200 Kinetrol thuộc dòng Model 09 double acting rotary actuator, có mô-men xoắn tối đa 261 Nm tại 7 bar, thể tích dịch chuyển 644 cm³ và góc quay điều chỉnh 80°–100°. Đây là dòng actuator phù hợp cho nhiều ứng dụng tự động hóa van công nghiệp cần chuyển động quay và khả năng tích hợp các thiết bị điều khiển bổ sung.

Đối với mã 094-200, do cấu hình hậu tố “200” chưa được Kinetrol công khai đầy đủ trong tài liệu tìm thấy, nên cần đối chiếu nameplate hoặc order code đầy đủ trước khi xác nhận cấu hình thay thế và đặt hàng.
