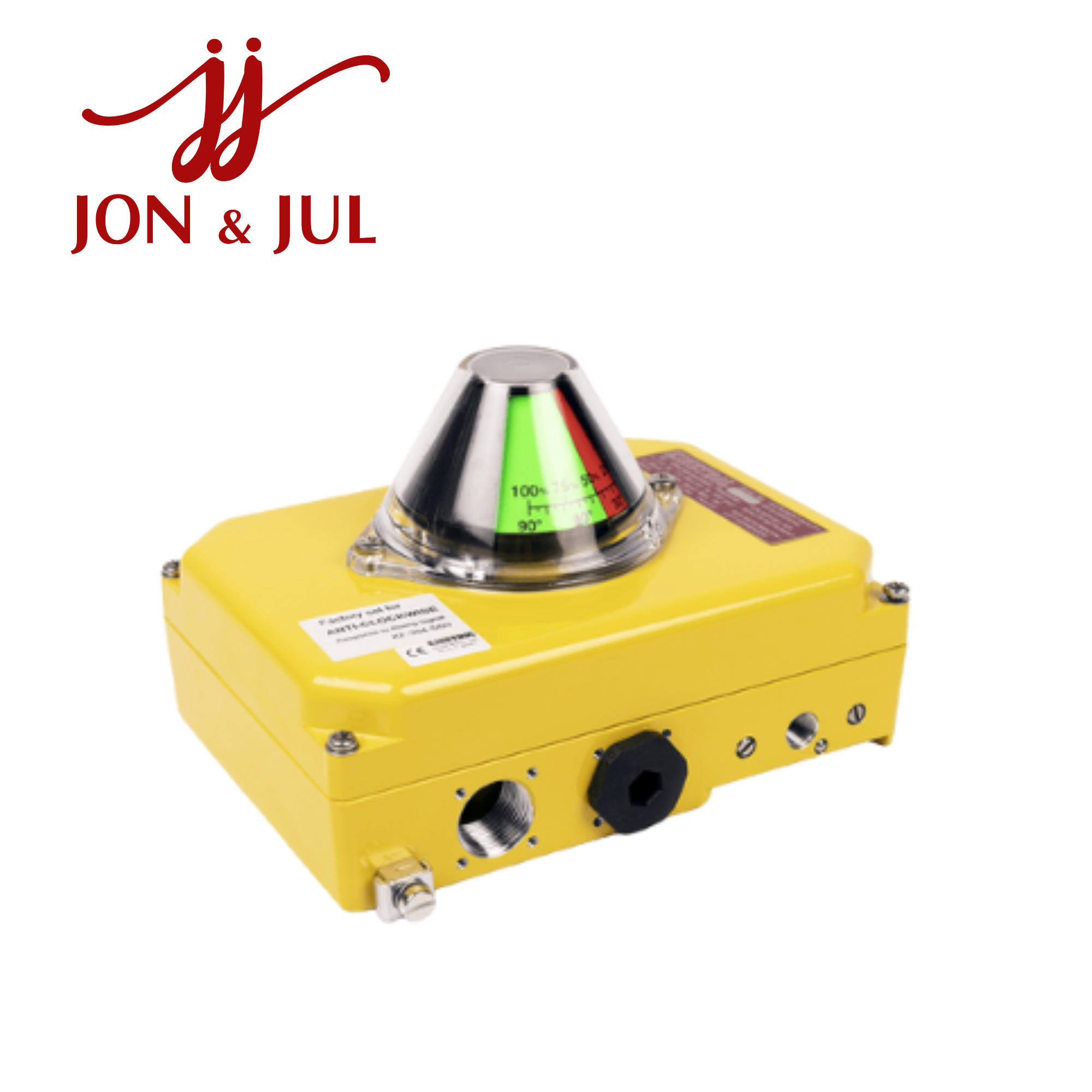

074-400 Kinetrol Vietnam

Giá bán: Liên hệ

Hãng sản xuất: Kinetrol

Danh mục: Thiết bị tự động hóa

Nhà cung cấp: Jon-Jul

Xuất sứ: Germany

Gọi lại cho tôi

Liên hệ tư vấn

Ms Ngọc Trinh

ngoctrinh@jon-jul.com

0969678648

Kinetrol 074-400 – Bộ truyền động khí nén Model 07

074-400 Kinetrol Vietnam là mã sản phẩm thuộc dòng bộ truyền động khí nén xoay Kinetrol Model 07, được sử dụng trong các hệ thống tự động hóa công nghiệp để điều khiển van quay và các cơ cấu chuyển động góc. Model 07 sử dụng cơ cấu rotary vane, có mô-men xoắn tối đa 124 Nm tại 7 bar, phù hợp với nhiều ứng dụng điều khiển van trong hệ thống đường ống và dây chuyền sản xuất.

Tổng quan về Kinetrol 074-400

Kinetrol Model 07 là bộ truyền động khí nén dạng vane-type rotary actuator, chuyển đổi năng lượng khí nén thành chuyển động quay tại trục đầu ra. Thiết kế này thường được sử dụng cho các ứng dụng quarter-turn như điều khiển van bướm, van bi và các cơ cấu quay công nghiệp.

Model 07 có vỏ bằng hợp kim nhôm phủ epoxy thermoset powder. Vane và output shaft được chế tạo dạng một khối bằng SG iron mạ kẽm, kết hợp với bạc trục PTFE và phớt polyurethane nhằm đáp ứng yêu cầu vận hành trong môi trường công nghiệp.

Mã 074-400 có tiền tố 074, xác định sản phẩm thuộc Model 07. Tuy nhiên, Kinetrol chưa công bố tài liệu đủ rõ để xác định chính xác ý nghĩa riêng của hậu tố “-400”. Vì vậy, cấu hình cụ thể cần được đối chiếu theo nameplate hoặc order code đầy đủ.

Thông số kỹ thuật Kinetrol 074-400

Thông số Kinetrol 074-400 / Model 07
Hãng sản xuất Kinetrol
Model 07
Mã sản phẩm 074-400
Kiểu actuator Rotary vane
Kiểu tác động Double Acting
Mô-men xoắn tối đa 124 Nm tại 7 bar
Dải mô-men xoắn 22 – 124 Nm
Thể tích dịch chuyển 300 cm³
Góc quay 80° – 100°
Vỏ Hợp kim nhôm
Vane & output shaft SG iron mạ kẽm
Bạc trục Đồng phủ PTFE
Phớt Polyurethane
Nhiệt độ làm việc -40°C đến +80°C
ATEX Tối đa Category 2
Mounting phụ kiện VDI/VDE 3845 NAMUR

Các thông số trên là thông số đã xác minh của Model 07. Chúng không được dùng để suy luận cấu hình riêng của hậu tố “400”.

Mô-men xoắn theo áp suất

Theo bảng mô-men của Model 07, khả năng tạo mô-men thay đổi theo áp suất khí nén:

Áp suất Mô-men xoắn
1,5 bar 22,0 Nm
2,0 bar 30,5 Nm
2,5 bar 39,5 Nm
3,0 bar 48,5 Nm
3,5 bar 57,5 Nm
4,0 bar 66,5 Nm
4,5 bar 76,0 Nm
5,0 bar 85,5 Nm
5,5 bar 95,0 Nm
6,0 bar 105,0 Nm
6,5 bar 114,0 Nm
7,0 bar 124,0 Nm

Do đó, khi lựa chọn actuator, cần xác định mô-men xoắn cần thiết của van tại điều kiện làm việc thực tế. Không nên chỉ dựa vào mức 124 Nm tại 7 bar.

Đặc điểm nổi bật của 074-400

Thiết kế rotary vane

Cơ cấu vane giúp actuator tạo chuyển động quay trực tiếp, phù hợp với các ứng dụng điều khiển góc. Đây là một trong những thiết kế đặc trưng của dòng actuator Kinetrol.

Kết cấu công nghiệp

Vỏ Model 07 sử dụng hợp kim nhôm phủ epoxy thermoset powder. Vane và output shaft sử dụng SG iron mạ kẽm dạng một khối, giúp tạo kết cấu truyền động chắc chắn.

Kinetrol công bố Model 07 có thể đạt mức bảo đảm lên đến 2 triệu chu kỳ hoặc 4 triệu operations, tùy điều kiện vận hành và cấu hình.

Góc quay 80°–100°

Model 07 có góc hành trình điều chỉnh trong khoảng 80°–100°. Ngoài ra, Kinetrol có các phiên bản giới hạn hành trình dành cho những ứng dụng có yêu cầu góc quay cụ thể.

Hỗ trợ phụ kiện NAMUR

Model 07 hỗ trợ lắp đặt các phụ kiện theo chuẩn VDI/VDE 3845 NAMUR, thuận tiện khi tích hợp solenoid valve, positioner và các thiết bị giám sát vị trí.

Khả năng tích hợp phụ kiện

Tùy cấu hình, Model 07 có thể được sử dụng cùng:

  • Solenoid valve.

  • Limit switch box.

  • Positioner.

  • EL electropneumatic positioner.

  • Visual indicator.

  • Angle monitor.

  • Spring return.

  • Thiết bị phản hồi vị trí.

  • Phụ kiện NAMUR.

Nhờ hệ thống phụ kiện đa dạng, actuator có thể được cấu hình cho cả ứng dụng điều khiển ON/OFF và các hệ thống yêu cầu kiểm soát vị trí.

Ứng dụng của Kinetrol 074-400

Kinetrol 074-400/Model 07 có thể được sử dụng trong:

  • Điều khiển van bướm.

  • Điều khiển van bi.

  • Van quarter-turn.

  • Hệ thống xử lý nước.

  • Hệ thống xử lý nước thải.

  • Đường ống công nghiệp.

  • Hệ thống điều khiển lưu lượng.

  • Dây chuyền sản xuất tự động.

  • Hệ thống khí nén.

  • Máy móc và thiết bị tự động hóa.

Trong hệ thống hoàn chỉnh, actuator có thể kết hợp với van, solenoid valve và limit switch hoặc positioner để thực hiện điều khiển và giám sát tự động.

Lưu ý khi mua 074-400

Trước khi đặt mua 074-400 Kinetrol, nên kiểm tra:

  • Mã đầy đủ trên nameplate.

  • Mô-men xoắn yêu cầu của van.

  • Áp suất khí nén.

  • Góc quay.

  • Kiểu van.

  • Kích thước trục.

  • Coupling.

  • Kích thước mounting.

  • Limit switch nếu cần.

  • Positioner nếu cần.

  • Nhiệt độ môi trường.

  • Yêu cầu ATEX.

Đặc biệt, hậu tố “-400” chưa được giải mã đầy đủ từ tài liệu công khai, do đó không nên tự xác định đây là một cấu hình trục, mặt bích hay phụ kiện cụ thể. Khi thay thế, nên đối chiếu trực tiếp với actuator đang sử dụng.

Kết luận

074-400 Kinetrol thuộc dòng Model 07 rotary vane actuator, có mô-men xoắn tối đa 124 Nm tại 7 bar, thể tích dịch chuyển khoảng 300 cm³ và góc quay 80°–100°. Model 07 được thiết kế cho các ứng dụng điều khiển van và cơ cấu quay trong hệ thống tự động hóa công nghiệp.

Đối với mã 074-400, cần xác nhận order code/nameplate đầy đủ để xác định chính xác cấu hình trước khi báo giá, nhập hàng hoặc thay thế thiết bị.
