Model 09 Kinetrol Vietnam – Bộ truyền động khí nén quay

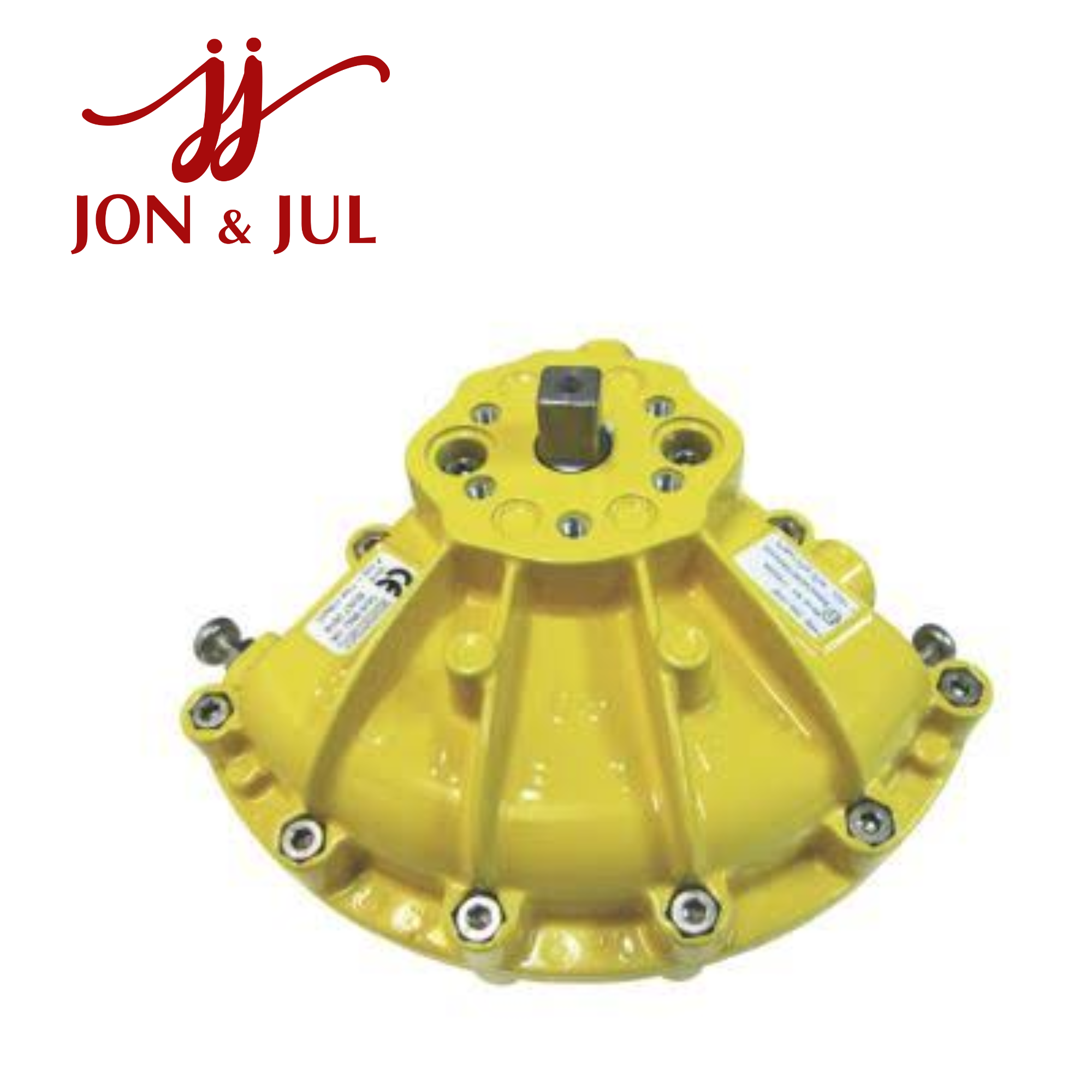

Model 09 Kinetrol Vietnam là bộ truyền động khí nén quay tác động kép (Double Acting Rotary Pneumatic Actuator) được Kinetrol thiết kế cho các hệ thống tự động hóa van và cơ cấu quay công nghiệp. Model 09 có khả năng tạo mô-men lên đến 261 Nm tại áp suất 7 bar, góc quay điều chỉnh từ 80° đến 100°, phù hợp với nhiều ứng dụng điều khiển van bướm, van bi và các cơ cấu quay.

Tổng quan Kinetrol Model 09

Kinetrol Model 09 thuộc dòng Double Acting Vane-Type Rotary Actuator. Thiết bị sử dụng vỏ hợp kim nhôm đúc áp lực phủ sơn epoxy thermoset powder, kết hợp với vane và trục đầu ra bằng SG iron mạ kẽm dạng một khối.

Thiết kế vane-type giúp actuator tạo chuyển động quay trực tiếp, không cần hệ thống bánh răng hoặc cơ cấu thanh truyền phức tạp. Theo Kinetrol, Model 09 có thể đạt tuổi thọ lên đến 2 triệu chu kỳ / 4 triệu lần vận hành tùy điều kiện và cấu hình sử dụng.

Thông số kỹ thuật Model 09 Kinetrol

Thông số về vật liệu, trọng lượng, nhiệt độ và mô-men được lấy từ datasheet Model 09 của Kinetrol.

Mô-men theo áp suất khí

Khả năng tạo mô-men của Model 09 thay đổi theo áp suất khí cấp. Một số giá trị tiêu biểu:

Do đó khi lựa chọn Model 09 Kinetrol, cần tính toán mô-men yêu cầu của van và điều kiện áp suất thực tế thay vì chỉ dựa vào giá trị tối đa 261 Nm.

Đặc điểm nổi bật

Thiết kế vane-type

Model 09 sử dụng vane và output shaft dạng một khối. Thiết kế này giúp truyền mô-men trực tiếp và giảm số lượng bộ phận chuyển động so với một số kiểu actuator sử dụng cơ cấu bánh răng.

Mô-men lên đến 261 Nm

Ở áp suất 7 bar, Model 09 cung cấp mô-men 261 Nm, đáp ứng nhiều ứng dụng điều khiển van công nghiệp có yêu cầu mô-men trung bình.

Góc quay điều chỉnh 80°–100°

Góc hành trình tiêu chuẩn của Model 09 nằm trong khoảng 80°–100°, đồng thời Kinetrol cung cấp các phiên bản restricted travel cho những ứng dụng có yêu cầu giới hạn góc quay.

Khả năng tích hợp phụ kiện

Model 09 có thể được cấu hình với nhiều phụ kiện như limit switch box, integral solenoid valve, AP pneumatic positioner, EL electropneumatic positioner, P3 on/off positioner, geared manual override và Clear Cone monitor. Kinetrol cũng cung cấp tùy chọn mounting phụ kiện theo VDI/VDE 3845 NAMUR.

Mã 093-100 Kinetrol

093-100 là một cấu hình Model 09 Double Acting với giao diện mounting theo ISO/DIN. Datasheet ISO/DIN của Kinetrol ghi nhận mã này có ISO flange F07, female star drive và cổng khí G1/4.

Vì vậy khi tìm mua Model 09, cần phân biệt giữa tên Model 09 và part number đầy đủ. Các hậu tố hoặc mã cấu hình khác có thể thể hiện kiểu mounting, phụ kiện, positioner hoặc các tùy chọn khác.

Ứng dụng của Model 09 Kinetrol

Model 09 Kinetrol Vietnam có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp như:

• Điều khiển van bướm.

• Điều khiển van bi.

• Đóng/mở van tự động.

• Điều khiển damper.

• Hệ thống xử lý nước và nước thải.

• Nhà máy hóa chất.

• Hệ thống dầu khí.

• Nhà máy năng lượng.

• Dây chuyền sản xuất công nghiệp.

• Hệ thống điều khiển PLC/DCS.

• Các cơ cấu quay cần mô-men đến khoảng 261 Nm.

Khi kết hợp với solenoid valve, limit switch hoặc positioner, Model 09 có thể được tích hợp vào hệ thống điều khiển và giám sát tự động.

Model 09 Double Acting và Spring Return

Kinetrol cũng cung cấp Model 09 Spring Return, là cấu hình tác động đơn sử dụng lò xo hồi. Phiên bản Spring Return có đặc tính mô-men khác với Model 09 Double Acting; Kinetrol công bố mô-men output tối đa khoảng 93,8 Nm tại 5,5 bar đối với cấu hình 09-120.

Do đó khi đặt hàng, cần xác định rõ hệ thống yêu cầu Double Acting hay Spring Return, tránh chỉ ghi chung “Model 09”.

Lưu ý khi lựa chọn Model 09 Kinetrol

Trước khi đặt mua, nên kiểm tra:

• Model: 09.

• Part Number đầy đủ.

• Double Acting hoặc Spring Return.

• Mô-men yêu cầu của van.

• Áp suất khí cấp.

• Góc quay.

• Kiểu mounting.

• Kích thước coupling.

• Cổng khí.

• Chiều quay nếu sử dụng cấu hình đặc biệt.

• Có cần solenoid valve hay không.

• Có cần limit switch hoặc positioner hay không.

• Yêu cầu ATEX và điều kiện môi trường.

Đối với thiết bị thay thế, nên cung cấp nameplate hoặc part number đầy đủ để xác định chính xác cấu hình.

Model 09 Kinetrol Vietnam

Model 09 Kinetrol Vietnam là bộ truyền động khí nén quay Double Acting với mô-men tối đa 261 Nm tại 7 bar, thể tích dịch chuyển 644 cm³ và góc quay điều chỉnh 80°–100°. Thiết bị có thể tích hợp nhiều phụ kiện điều khiển, giám sát và positioner, phù hợp với các hệ thống tự động hóa van trong công nghiệp.
