Kinetrol 074-100EL0000 – Bộ truyền động khí nén Model 07 tích hợp EL Positioner

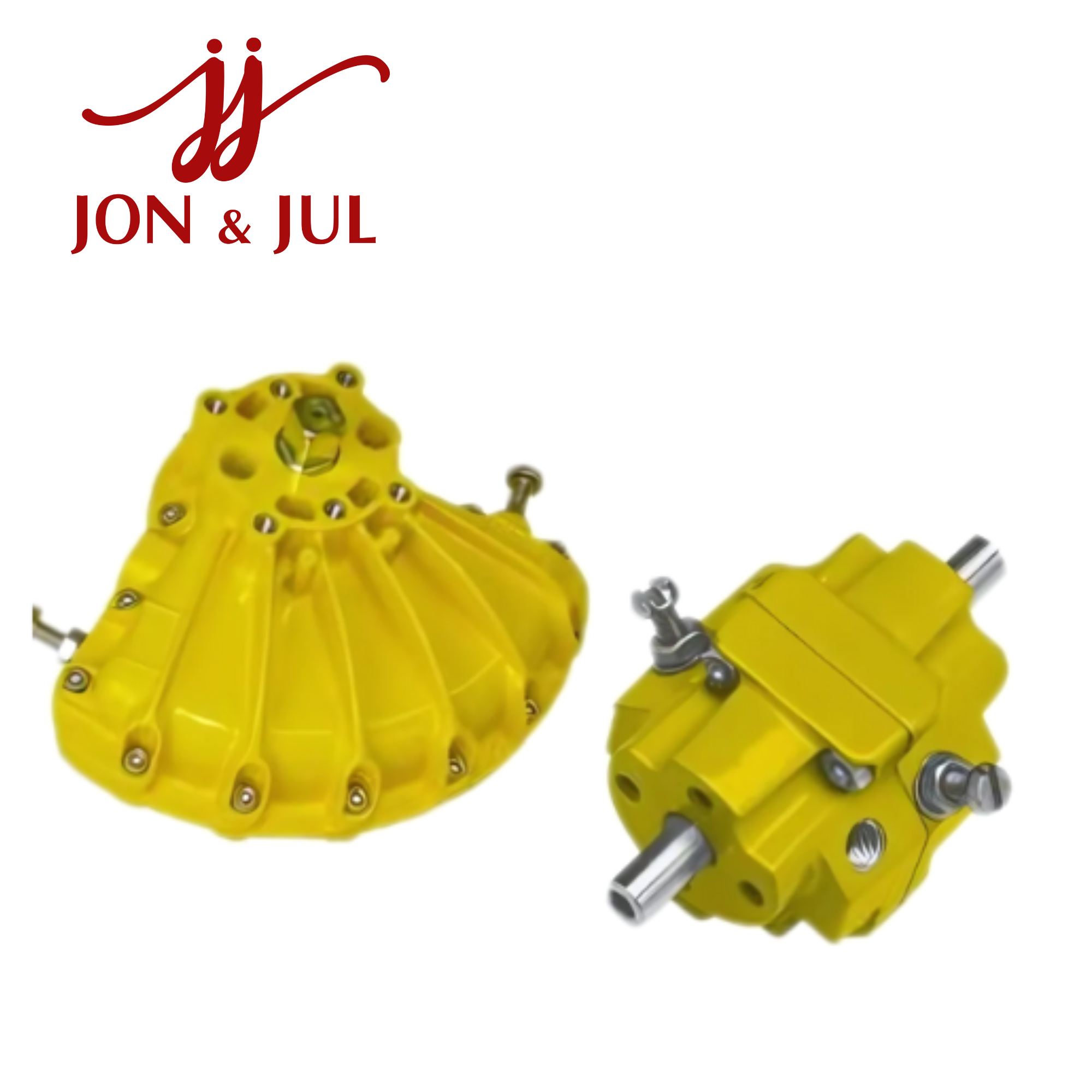

074-100EL0000 Kinetrol Vietnam là mã thiết bị thuộc dòng bộ truyền động khí nén quay Kinetrol Model 07, kết hợp với EL Electropneumatic Positioner để điều khiển và định vị góc quay của actuator. Cấu hình này phù hợp với các hệ thống van công nghiệp cần điều khiển góc mở liên tục thay vì chỉ đóng/mở ON/OFF. Kinetrol Model 07 sử dụng cơ cấu truyền động dạng vane, cho mô-men xoắn lên đến 124 Nm tại áp suất 7 bar.

Tổng quan Kinetrol 074-100EL0000

Kinetrol là nhà sản xuất chuyên về bộ truyền động quay khí nén, positioner và các giải pháp điều khiển van công nghiệp. Model 07 được thiết kế theo dạng double acting rotary actuator, trong đó chuyển động tuyến tính của khí nén được biến đổi thành chuyển động quay thông qua cơ cấu vane.

Mã cơ sở 074-100 được Kinetrol xác định là actuator Model 07, ren khí G1/4, góc quay điều chỉnh 80–100° và thể tích dịch chuyển khoảng 300 cm³. Phiên bản này có mô-men xoắn 124 Nm tại 7 bar.

Khi kết hợp với EL Positioner, actuator có thể nhận tín hiệu điều khiển để định vị góc quay của van. Tài liệu Kinetrol xác nhận Model 07 EL được sử dụng cho các actuator Model 07 đến Model 15.

Thông số kỹ thuật

Thông số actuator 074-100 được công bố với góc quay 80–100°, thể tích 300 cm³ và khối lượng khoảng 1,8 kg.

Đặc điểm nổi bật

Thiết kế vane rotary actuator

Kinetrol Model 07 sử dụng cơ cấu vane thay cho cơ cấu bánh răng – thanh răng truyền thống. Thiết kế này giúp giảm số lượng chi tiết chuyển động và phù hợp với các ứng dụng quay van công nghiệp.

Model 07 đạt mô-men xoắn 124 Nm tại 7 bar; ở các mức áp suất thấp hơn, mô-men đầu ra giảm tương ứng theo điều kiện vận hành. Bảng mô-men của Model 07 được Kinetrol công bố từ khoảng 22 Nm tại 1,5 bar đến 124 Nm tại 7 bar.

Tích hợp EL Electropneumatic Positioner

EL Positioner là bộ định vị điện-khí nén được sử dụng để điều khiển vị trí của actuator. Tài liệu kỹ thuật của Kinetrol cho thấy Model 07 EL sử dụng thân positioner, servo valve và các bộ phận điều khiển chuyên dụng để vận hành actuator.

EL Positioner có thể được sử dụng trong các ứng dụng yêu cầu điều khiển vị trí thay đổi, đặc biệt khi actuator được kết hợp với van bướm, van bi hoặc các loại van quay góc khác.

Kết cấu chắc chắn

Vỏ actuator Model 07 được chế tạo từ hợp kim nhôm đúc áp lực và phủ lớp epoxy. Vane và trục đầu ra sử dụng SG iron mạ kẽm, trong khi bạc trục sử dụng vật liệu bronze phủ PTFE. Cấu trúc này hướng đến khả năng vận hành ổn định trong môi trường công nghiệp.

Ứng dụng của 074-100EL0000

Kinetrol 074-100EL0000 có thể được sử dụng trong các hệ thống tự động hóa điều khiển van quay như:

• Điều khiển van bướm trong hệ thống đường ống.

• Điều khiển van bi và van plug.

• Hệ thống xử lý nước và nước thải.

• Nhà máy hóa chất.

• Hệ thống khí nén công nghiệp.

• Dây chuyền xử lý và phân phối chất lỏng.

• Hệ thống dầu khí và các khu vực yêu cầu thiết bị đạt chuẩn ATEX.

• Hệ thống điều khiển lưu lượng cần thay đổi góc mở van.

• Các dây chuyền tự động hóa cần phản hồi và điều khiển vị trí actuator.

Việc sử dụng positioner giúp actuator không chỉ thực hiện hai trạng thái đóng/mở mà còn có thể phục vụ các bài toán điều khiển vị trí của van theo tín hiệu từ hệ thống điều khiển.

Lưu ý khi đặt hàng Kinetrol 074-100EL0000

Khi mua 074-100EL0000 Kinetrol, cần đối chiếu đầy đủ mã trên nameplate hoặc tài liệu đặt hàng. Đặc biệt, phần EL0000 liên quan đến cấu hình positioner/phụ kiện và không nên tự quy đổi từng ký tự nếu chưa có ordering code tương ứng.

Kinetrol có hệ thống ordering code riêng cho actuator, positioner, chiều tác động, limit switch, angle retransmit, Clear Cone và các tùy chọn khác. Vì vậy, khi thay thế thiết bị hiện hữu, nên cung cấp full part number, hình ảnh nameplate và yêu cầu điều khiển để xác định chính xác cấu hình. Kinetrol cũng cung cấp riêng tài liệu ordering codes và technical datasheets cho dòng sản phẩm này.

Kết luận

074-100EL0000 Kinetrol là cấu hình dựa trên Model 07 rotary actuator với EL electropneumatic positioner, hướng đến các hệ thống tự động hóa van cần điều khiển góc quay. Phần actuator 074-100 có mô-men xoắn tối đa 124 Nm tại 7 bar, góc quay điều chỉnh 80–100°, thể tích 300 cm³ và cổng khí G1/4.

Đối với nhu cầu thay thế hoặc đặt hàng thiết bị, cần xác nhận chính xác cấu hình của hậu tố EL0000 theo ordering code của Kinetrol để tránh nhầm giữa các phiên bản EL, chiều tác động và các tùy chọn tín hiệu/phản hồi.
