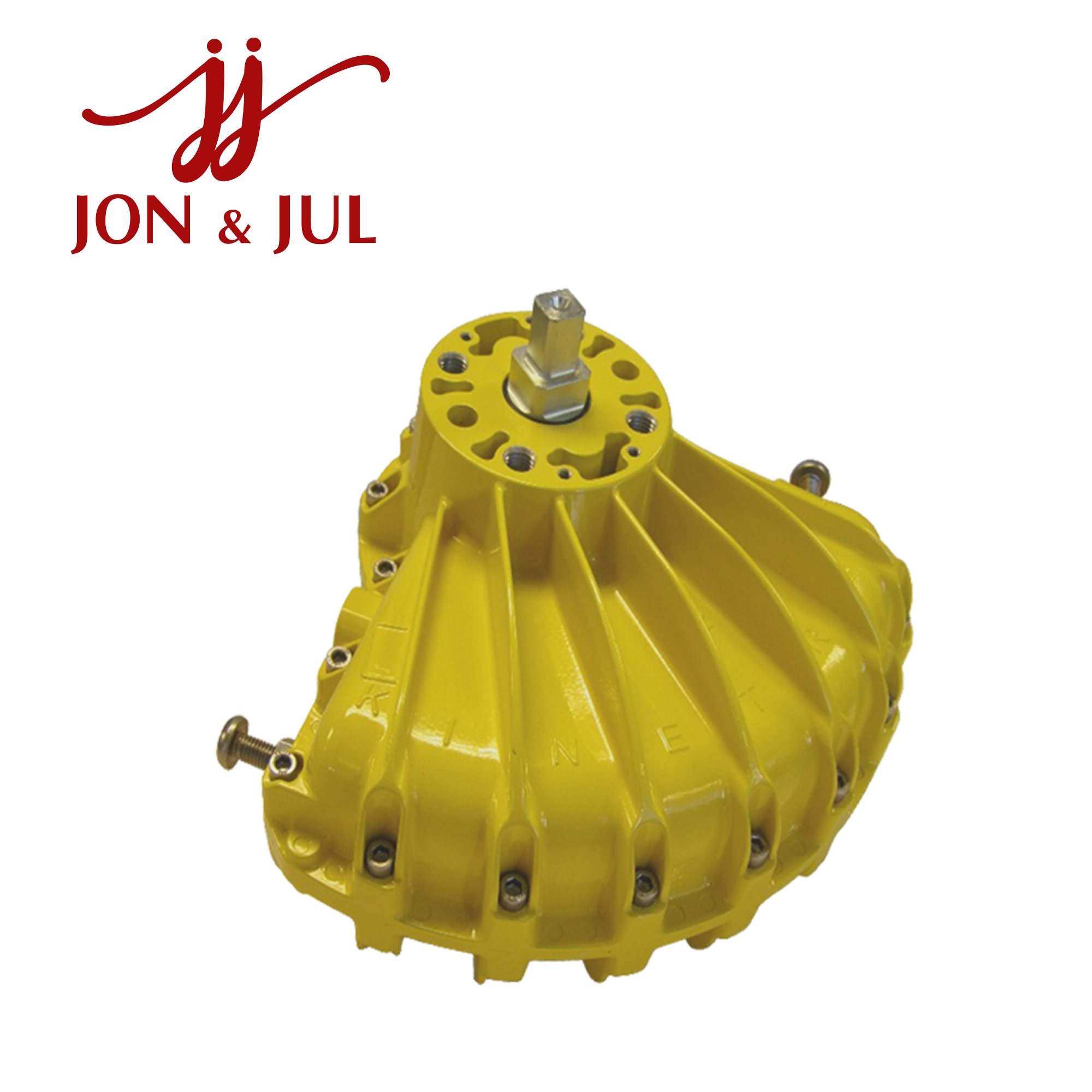

Model 12 Kinetrol Vietnam – Bộ truyền động khí nén quay

Model 12 Kinetrol Vietnam là dòng bộ truyền động khí nén quay (Pneumatic Rotary Actuator) được sử dụng trong các hệ thống tự động hóa van và cơ cấu quay công nghiệp. Model 12 có nhiều cấu hình khác nhau, trong đó phiên bản Double Acting có khả năng tạo mô-men lên đến 575 Nm tại 7 bar, phù hợp với các ứng dụng yêu cầu mô-men truyền động lớn và khả năng điều khiển đóng/mở ổn định.

Tổng quan Kinetrol Model 12

Kinetrol Model 12 thuộc dòng vane-type rotary actuator, sử dụng năng lượng khí nén để tạo chuyển động quay trực tiếp tại trục đầu ra. Thiết kế này cho phép actuator được kết hợp với nhiều loại van quay như van bướm, van bi, damper và các cơ cấu cần chuyển động góc.

Đối với phiên bản Double Acting, khí nén được cấp để điều khiển actuator theo cả hai chiều. Một mã tiêu biểu là 124-100, thuộc Model 12 Double Acting.

Model 12 có thể được cấu hình với nhiều phụ kiện như solenoid valve, limit switch, positioner và các thiết bị giám sát vị trí tùy theo yêu cầu của hệ thống.

Thông số kỹ thuật Model 12 Kinetrol

Các thông số trên đặc biệt áp dụng cho cấu hình Model 12 Double Acting tiêu biểu 124-100; part number khác có thể có thông số hoặc phụ kiện khác.

Mô-men truyền động 575 Nm

Một trong những thông số quan trọng của Kinetrol Model 12 là khả năng tạo mô-men lên đến 575 Nm tại áp suất 7 bar đối với phiên bản Double Acting. Đây là mức mô-men phù hợp với các loại van và cơ cấu quay có yêu cầu lực truyền động cao hơn các dòng actuator Kinetrol kích thước nhỏ.

Khi lựa chọn actuator, không nên chỉ dựa trên mô-men tối đa. Cần xác định mô-men yêu cầu thực tế của van, áp suất khí khả dụng và hệ số an toàn của ứng dụng.

Góc quay điều chỉnh

Model 12 Double Acting có góc quay trong khoảng 80°–102°, phù hợp với nhiều ứng dụng van quay, đặc biệt là các cơ cấu đóng/mở dạng một phần tư vòng.

Việc giới hạn góc quay giúp actuator có thể được cấu hình phù hợp với hành trình thực tế của van. Tuy nhiên, góc quay cụ thể cần được kiểm tra theo part number và cấu hình actuator.

Thiết kế Vane-Type Rotary Actuator

Kinetrol sử dụng thiết kế vane-type cho các dòng rotary actuator. Khí nén tác động lên vane để tạo chuyển động quay trực tiếp trên trục.

Cấu trúc này phù hợp với những ứng dụng cần chuyển động quay nhanh, kết cấu tương đối gọn và khả năng tích hợp với nhiều loại phụ kiện điều khiển.

Model 12 có thể được kết hợp với hệ thống van điện từ để điều khiển ON/OFF hoặc positioner khi ứng dụng yêu cầu điều khiển và phản hồi vị trí.

Các cấu hình của Model 12

Khi tìm kiếm Model 12 Kinetrol Vietnam, cần lưu ý rằng Model 12 không chỉ có một mã duy nhất.

Một số cấu hình có thể khác nhau về:

• Double Acting hoặc Spring Return.

• Chiều quay.

• Góc quay.

• Kiểu mounting.

• Cổng khí.

• Solenoid valve.

• Limit switch.

• Pneumatic positioner.

• Electropneumatic positioner.

• Manual override.

• Position feedback.

Ví dụ, 124-100 là một cấu hình Model 12 Double Acting. Do đó khi thay thế actuator, nên sử dụng part number đầy đủ trên nameplate thay vì chỉ cung cấp “Model 12”.

Ứng dụng của Model 12 Kinetrol

Model 12 Kinetrol Vietnam có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp:

• Điều khiển van bướm.

• Điều khiển van bi.

• Đóng/mở van tự động.

• Điều khiển damper.

• Hệ thống xử lý nước và nước thải.

• Nhà máy hóa chất.

• Hệ thống dầu khí.

• Nhà máy năng lượng.

• Dây chuyền sản xuất.

• Hệ thống PLC/DCS.

• Các cơ cấu quay yêu cầu mô-men lớn.

Khi kết hợp với positioner, Model 12 có thể được sử dụng trong những ứng dụng cần điều khiển vị trí thay vì chỉ điều khiển hai trạng thái đóng/mở.

Lưu ý khi lựa chọn Model 12 Kinetrol

Trước khi mua hoặc thay thế Kinetrol Model 12, cần kiểm tra:

1. Part number đầy đủ trên nameplate.

2. Double Acting hay Spring Return.

3. Mô-men yêu cầu của van.

4. Áp suất khí cấp.

5. Góc quay.

6. Kiểu mounting.

7. Kích thước coupling.

8. Cổng khí.

9. Chiều quay.

10. Các phụ kiện đi kèm như solenoid, limit switch hoặc positioner.

Đặc biệt, không nên sử dụng thông số của 124-100 cho mọi actuator Model 12, bởi mỗi cấu hình Kinetrol có thể được đặt theo các mã khác nhau.

Model 12 Kinetrol Vietnam

Model 12 Kinetrol Vietnam là dòng bộ truyền động khí nén quay dành cho các hệ thống tự động hóa van và cơ cấu quay công nghiệp. Với cấu hình Double Acting tiêu biểu 124-100, actuator có mô-men lên đến 575 Nm tại 7 bar, góc quay 80°–102° và thể tích dịch chuyển 1.410 cm³.

Model 12 có khả năng kết hợp với nhiều phụ kiện điều khiển và giám sát, giúp đáp ứng các hệ thống tự động hóa từ đóng/mở van đến các ứng dụng yêu cầu phản hồi và điều khiển vị trí.
