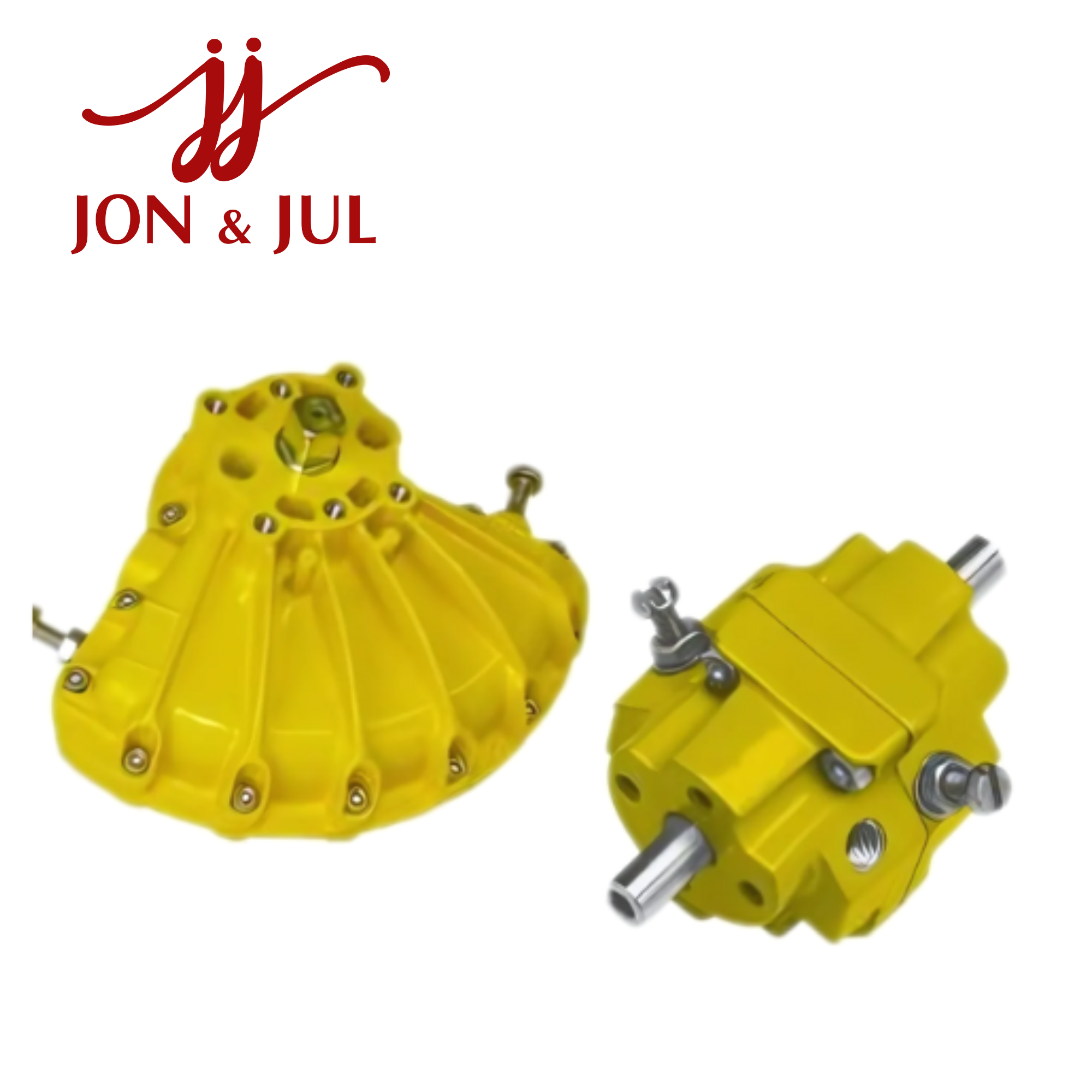

Kinetrol 054-100 05 – Model 05 Double Acting Rotary Actuator

054-100 05 Kinetrol Vietnam là actuator xoay khí nén thuộc dòng Kinetrol Model 05 Double Acting, được sử dụng để chuyển đổi năng lượng khí nén thành chuyển động quay trong các hệ thống tự động hóa công nghiệp. Với mô-men đầu ra lên đến khoảng 50.5 Nm tại 7 bar, Model 05 phù hợp với nhiều ứng dụng điều khiển butterfly valve, ball valve, damper và các cơ cấu quay 1/4 vòng.

Tổng quan về Kinetrol 054-100 05

Kinetrol Model 05 là dòng vane-type rotary actuator có thiết kế nhỏ gọn. Cấu hình Double Acting sử dụng khí nén để điều khiển actuator theo cả hai chiều, cho phép chủ động thực hiện quá trình mở và đóng van.

Mã 054-100 là mã thuộc Model 05. Phần 05 xuất hiện sau mã có thể được sử dụng như thông tin định danh Model 05 trên tài liệu, tem hoặc hệ thống quản lý sản phẩm. Khi đặt hàng, nên sử dụng đầy đủ mã trên nameplate để tránh nhầm lẫn với các phiên bản cấu hình khác.

Thông số kỹ thuật Kinetrol 054-100 05

Thông số	Giá trị
Thương hiệu	Kinetrol
Model	05
Mã sản phẩm	054-100
Kiểu actuator	Vane-type rotary actuator
Kiểu tác động	Double Acting
Mô-men tại 7 bar	50.5 Nm
Dung tích dịch chuyển	Khoảng 113 cm³
Góc quay	84–100°
Cổng khí	G1/8
Vật liệu vỏ	Hợp kim nhôm
Nhiệt độ tiêu chuẩn	Khoảng -40 đến +80°C
Ứng dụng	Van quay, damper, cơ cấu tự động

Các thông số trên là thông số của Kinetrol Model 05 Double Acting; cấu hình phụ kiện và coupling cần được kiểm tra theo mã hàng thực tế.

Đặc điểm nổi bật

Cơ cấu Double Acting

Kinetrol 054-100 sử dụng nguyên lý Double Acting, khí nén được cấp vào actuator để tạo chuyển động theo hai hướng. Cấu hình này thích hợp với hệ thống cần điều khiển chủ động cả quá trình mở và đóng van.

Mô-men 50.5 Nm tại 7 bar

Model 05 đạt mô-men khoảng 50.5 Nm tại 7 bar. Đây là thông số quan trọng khi lựa chọn actuator cho van.

Khi thiết kế hệ thống, cần so sánh mô-men actuator với mô-men thực tế của van, bao gồm mô-men khởi động và mô-men vận hành, đồng thời tính đến hệ số an toàn phù hợp.

Góc quay 84–100°

Model 05 có góc quay khoảng 84–100°, phù hợp với các cơ cấu đóng/mở dạng 1/4 vòng.

Phạm vi góc quay thực tế có thể phụ thuộc vào cấu hình actuator và cơ cấu kết nối với van.

Thiết kế nhỏ gọn

Model 05 có kích thước tương đối nhỏ so với mô-men đầu ra, thuận lợi cho việc lắp đặt trên các cụm van tự động hoặc trong không gian hạn chế.

Ứng dụng của Kinetrol 054-100 05

Kinetrol Model 05 có thể được sử dụng trong:

Điều khiển butterfly valve.
Điều khiển ball valve.
Điều khiển damper.
Hệ thống xử lý nước và nước thải.
Hệ thống khí nén công nghiệp.
Dây chuyền xử lý chất lỏng.
Hệ thống HVAC.
Máy móc và dây chuyền tự động hóa.
Hệ thống điều khiển quá trình.

Khi kết hợp với solenoid valve, limit switch hoặc positioner, actuator có thể trở thành một phần của cụm van điều khiển tự động.

Phụ kiện có thể kết hợp

Tùy cấu hình hệ thống, Kinetrol Model 05 có thể kết hợp với:

Solenoid valve để điều khiển nguồn khí.
Limit switch để phản hồi trạng thái đóng/mở.
Positioner khi cần điều khiển vị trí.
NAMUR accessories cho các thiết bị tương thích.
Manual override trong các ứng dụng cần vận hành thủ công.
Coupling và adaptor kết nối actuator với van.

Cần kiểm tra chính xác cấu hình actuator trước khi lựa chọn phụ kiện.

Lưu ý khi lựa chọn Kinetrol 054-100

Khi mua hoặc thay thế 054-100, nên kiểm tra:

Mã đầy đủ trên nameplate.
Kiểu Double Acting hoặc Spring Return.
Góc quay.
Kiểu output shaft/coupling.
Kích thước và tiêu chuẩn lắp đặt của van.
Áp suất khí nén.
Mô-men yêu cầu của van.
Nhiệt độ môi trường.
Yêu cầu ATEX nếu sử dụng trong khu vực nguy hiểm.
Các phụ kiện đi kèm.

Đặc biệt, cần phân biệt Model 05 với phần mã sản phẩm 054-100. Không nên dựa riêng vào số “05” để suy ra một cấu hình phụ kiện hoặc phiên bản actuator.

Kết luận

Kinetrol 054-100 05 thuộc dòng Kinetrol Model 05 Double Acting Rotary Actuator, được thiết kế cho các ứng dụng điều khiển van và cơ cấu quay trong hệ thống tự động hóa. Model 05 có mô-men lên đến khoảng 50.5 Nm tại 7 bar, góc quay khoảng 84–100° và thiết kế nhỏ gọn.

Nếu 054-100 05 là mã được in trực tiếp trên nameplate, nên giữ nguyên toàn bộ chuỗi mã khi tìm kiếm hoặc đặt hàng để nhà cung cấp có thể đối chiếu đúng phiên bản và phụ kiện của actuator.
