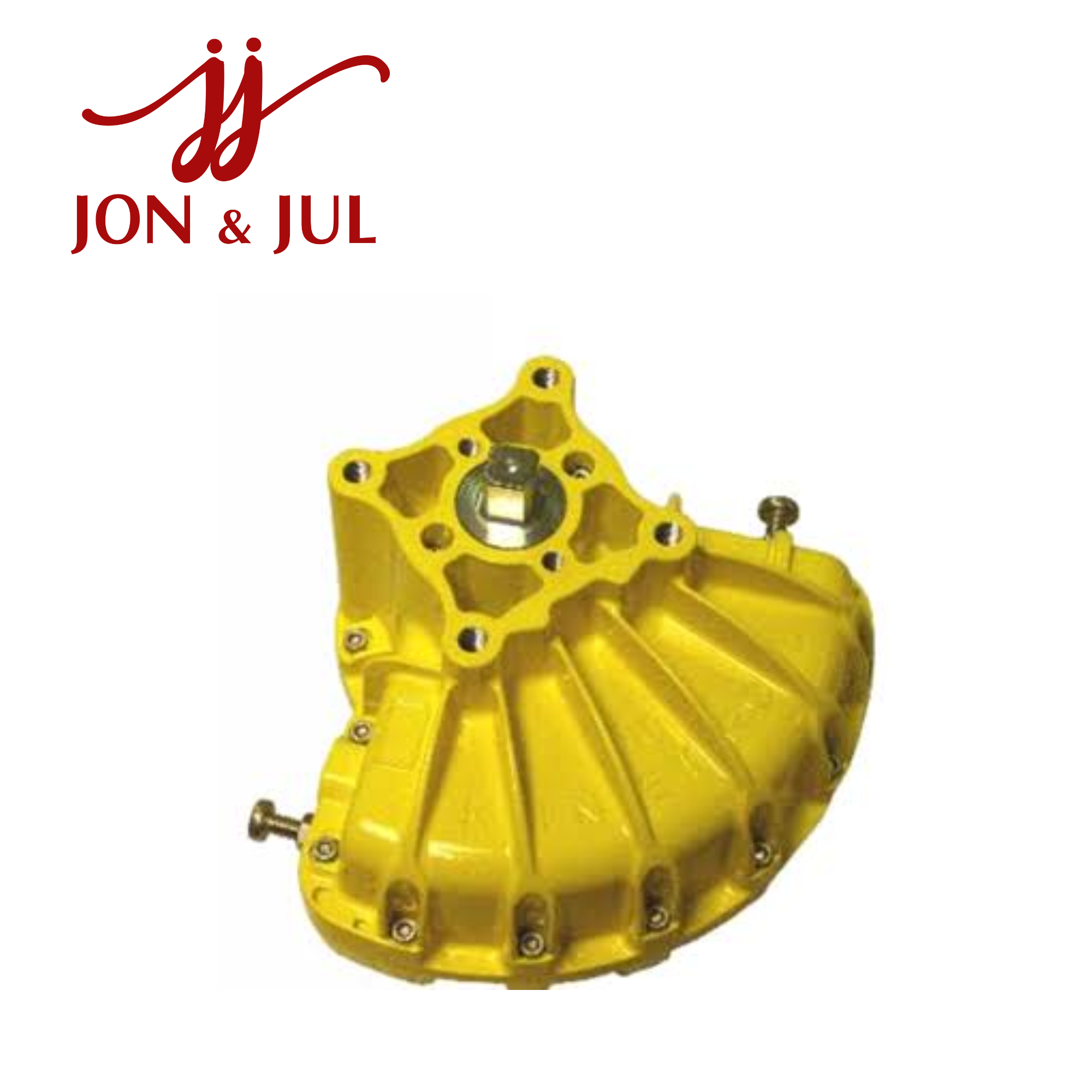

103-100 Kinetrol Vietnam – Bộ truyền động khí nén Model 10

103-100 Kinetrol Vietnam là bộ truyền động khí nén xoay tác động kép thuộc Model 10 của Kinetrol, được sử dụng để tự động hóa các loại van và cơ cấu cần chuyển động quay một phần tư vòng. Sản phẩm có mô-men xoắn đầu ra lên đến 416 Nm tại áp suất 7 bar, phù hợp cho các ứng dụng điều khiển van công nghiệp yêu cầu lực truyền động ổn định và độ tin cậy cao.

1. Tổng quan về Kinetrol 103-100

Kinetrol 103-100 là Double Acting Pneumatic Rotary Actuator, thuộc dòng Model 10. Thiết bị sử dụng khí nén để tạo chuyển động quay cho van hoặc cơ cấu chấp hành.

Thiết kế của Kinetrol tập trung vào cơ cấu truyền động dạng cánh gạt, giúp giảm số lượng chi tiết chuyển động và hạn chế hiện tượng rơ cơ khí. Bộ actuator có thể kết hợp với nhiều thiết bị phụ trợ như van điện từ, bộ hiển thị vị trí, công tắc giới hạn và positioner để xây dựng hệ thống điều khiển van tự động.

2. Thông số kỹ thuật 103-100 Kinetrol

Thông số	Giá trị
Model	103-100
Hãng sản xuất	Kinetrol
Loại	Pneumatic Rotary Actuator
Kiểu tác động	Double Acting
Model actuator	Model 10
Mô-men xoắn	416 Nm tại 7 bar
Góc quay	78° – 100°
Dung tích dịch chuyển	1025 cm³
Cổng khí	G1/4
Áp suất làm việc tối đa	7 bar
Mặt bích lắp đặt	ISO 5211
Trục đầu ra	Female square DIN
Trọng lượng	khoảng 5,5 kg*
Chứng nhận	ATEX Category 2 GD, Zone 1 & 21

* Một số tài liệu/catalog khác có thể thể hiện trọng lượng khác tùy cấu hình hoặc cách tính. Vì vậy khi đặt hàng nên đối chiếu đúng datasheet của cấu hình thực tế.

3. Ưu điểm của bộ truyền động 103-100

Mô-men xoắn lớn

Với mô-men xoắn đạt 416 Nm tại 7 bar, 103-100 phù hợp với các loại van có kích thước và yêu cầu mô-men truyền động cao hơn các dòng actuator Kinetrol nhỏ.

Góc quay phù hợp điều khiển van

Góc quay tiêu chuẩn có thể điều chỉnh trong khoảng 78° đến 100°, phù hợp với các ứng dụng van quay khoảng 90° như van bướm và van bi.

Thiết kế cho hệ thống tự động hóa

103-100 có thể kết hợp với nhiều module như solenoid valve, limit switch, AP positioner, EL positioner và P3 positioner. Điều này giúp actuator có thể được tích hợp vào nhiều cấp độ điều khiển khác nhau.

Khả năng sử dụng trong môi trường công nghiệp

Model 103-100 có tùy chọn và chứng nhận ATEX, trong đó tài liệu Kinetrol xác nhận phiên bản này đạt ATEX Category 2 GD cho Zone 1 và Zone 21.

4. Ứng dụng của Kinetrol 103-100

103-100 thường được sử dụng trong các hệ thống tự động hóa van công nghiệp, chẳng hạn:

Điều khiển van bướm.
Điều khiển van bi.
Hệ thống xử lý nước và nước thải.
Nhà máy hóa chất.
Dầu khí và khí gas.
Công nghiệp thực phẩm và đồ uống.
Hệ thống thông gió và HVAC.
Các cơ cấu cần chuyển động quay 90°.
Hệ thống điều khiển van tự động trong dây chuyền sản xuất.

Actuator có thể được kết hợp với positioner khi cần điều khiển vị trí van thay vì chỉ thực hiện đóng/mở.

5. Lựa chọn và thay thế 103-100 Kinetrol

Khi tìm mua 103-100 Kinetrol Vietnam, cần kiểm tra đầy đủ mã sản phẩm, kiểu tác động, áp suất khí, mô-men xoắn yêu cầu và kiểu kết nối với van.

Đặc biệt, 103-100 sử dụng cổng khí G1/4 và cấu hình lắp đặt theo hệ mét. Kinetrol cũng có các model gần tương tự nhưng sử dụng chuẩn kết nối khác, vì vậy không nên chỉ dựa vào kích thước actuator để thay thế.

6. Mua 103-100 Kinetrol Vietnam

103-100 Kinetrol Vietnam là lựa chọn phù hợp cho các hệ thống điều khiển van tự động cần actuator khí nén tác động kép với mô-men xoắn 416 Nm.

Khi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ Model 103-100, loại van cần lắp, áp suất khí cấp và các yêu cầu về positioner, solenoid hoặc limit switch. Việc xác định đúng cấu hình giúp đảm bảo actuator tương thích với van và hệ thống điều khiển hiện tại.
