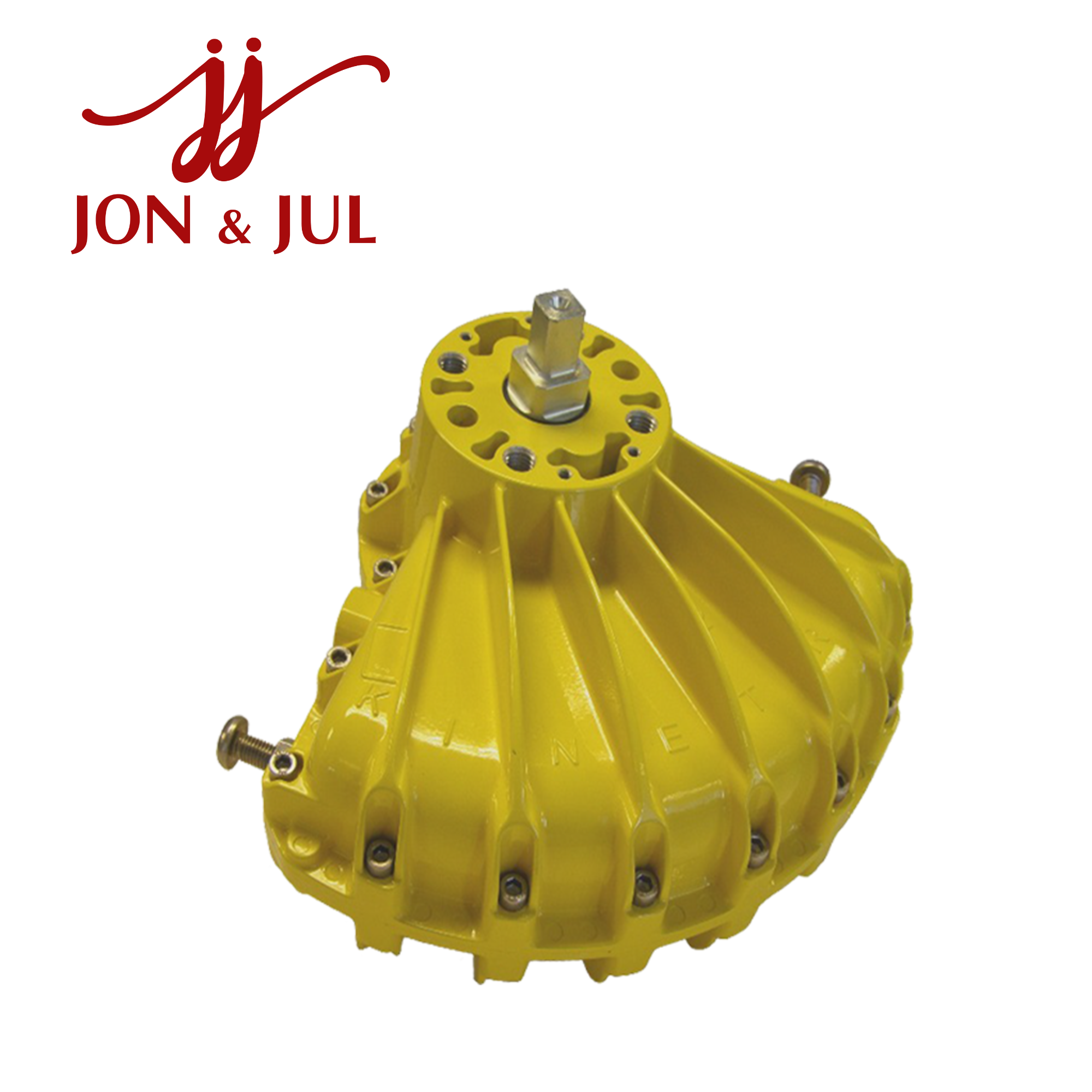

094-100 Kinetrol Vietnam

Giá bán: Liên hệ

Hãng sản xuất: Kinetrol

Danh mục: Thiết bị tự động hóa

Nhà cung cấp: Jon-Jul

Xuất sứ: Germany

Gọi lại cho tôi

Liên hệ tư vấn

Ms Ngọc Trinh

ngoctrinh@jon-jul.com

0969678648

Kinetrol 094-100 – Bộ truyền động khí nén Model 09

094-100 Kinetrol Vietnam là bộ truyền động quay khí nén tác động kép thuộc Kinetrol Model 09, được thiết kế cho các hệ thống tự động hóa van và cơ cấu quay trong công nghiệp. Model 09 sử dụng thiết kế vane-type rotary actuator, với mô-men xoắn tối đa 261 Nm tại 7 bar, thể tích dịch chuyển 644 cm³ và góc quay điều chỉnh 80–100°.

Tổng quan Kinetrol 094-100

Kinetrol Model 09 là dòng double acting pneumatic rotary actuator có kết cấu chắc chắn, sử dụng vỏ hợp kim nhôm phủ epoxy thermoset powder. Cơ cấu vane và trục đầu ra được thiết kế dạng tích hợp bằng SG iron mạ kẽm.

Mã 094-100 là phiên bản sử dụng cổng khí G1/4. Datasheet Kinetrol xác nhận actuator có 4 lỗ gá M10 × 20 mm trên PCD 65 mm và 2 lỗ M8 × 16 mm trên PCD 50,8 mm. Thiết bị cũng được cung cấp visual red indicator tiêu chuẩn để nhận biết vị trí của actuator.

Model 09 có thể kết hợp với nhiều phụ kiện điều khiển như solenoid valve, limit switch box, positioner, ISO adaptor và các phụ kiện NAMUR.

Thông số kỹ thuật Kinetrol 094-100

Thông số Giá trị
Hãng sản xuất Kinetrol
Model Model 09
Mã sản phẩm 094-100
Kiểu actuator Pneumatic rotary actuator
Kiểu tác động Double Acting
Cơ cấu Vane type
Mô-men xoắn tối đa 261 Nm @ 7 bar
Dải mô-men 46–261 Nm
Thể tích dịch chuyển 644 cm³
Góc quay 80–100°
Cổng khí G1/4
Lỗ gá chính 4 × M10 × 20 mm, PCD 65 mm
Lỗ phụ kiện 2 × M8 × 16 mm, PCD 50,8 mm
Vỏ Hợp kim nhôm phủ epoxy
Vane & trục SG iron, zinc plated
Bạc trục PTFE-coated bronze
Phớt Polyurethane
Chỉ thị vị trí Red visual indicator
ATEX Up to Category 2
NAMUR VDI/VDE 3845 tùy cấu hình

Các thông số trên được lấy từ trang sản phẩm và datasheet Model 09 chính thức của Kinetrol.

Khả năng tạo mô-men xoắn

Model 09 có dải mô-men từ 46 Nm tại 1,5 bar đến 261 Nm tại 7 bar. Đây là mức mô-men cao hơn Model 08, phù hợp với các ứng dụng van cần lực truyền động lớn hơn.

Áp suất khí Mô-men xoắn
1,5 bar 46 Nm
2,0 bar 64 Nm
2,5 bar 83 Nm
3,0 bar 102 Nm
3,5 bar 121 Nm
4,0 bar 140 Nm
4,5 bar 159 Nm
5,0 bar 179 Nm
5,5 bar 199 Nm
6,0 bar 220 Nm
6,5 bar 241 Nm
7,0 bar 261 Nm

Khi lựa chọn actuator, cần tính toán mô-men thực tế của van, đặc biệt là mô-men khởi động và điều kiện tải. Không nên sử dụng trực tiếp 261 Nm làm giá trị mô-men yêu cầu của van.

Đặc điểm nổi bật

Thiết kế vane-type

Kinetrol Model 09 sử dụng cơ cấu vane-type rotary actuator. Vane và trục được thiết kế dạng một khối bằng SG iron mạ kẽm, kết hợp với vỏ hợp kim nhôm phủ epoxy thermoset powder. Theo Kinetrol, thiết kế này hướng đến độ bền và độ tin cậy trong môi trường công nghiệp.

Góc quay 80–100°

Actuator 094-100 có góc quay điều chỉnh trong khoảng 80–100°, phù hợp với các ứng dụng quarter-turn như van bướm và van bi. Các phiên bản giới hạn hành trình cũng có thể được cung cấp tùy cấu hình.

Khả năng lắp đặt phụ kiện

Model 09 hỗ trợ hệ thống phụ kiện của Kinetrol, bao gồm các bộ điều khiển, giám sát và gá lắp phía trên actuator. Kinetrol cho biết dòng double-acting actuator có thể tích hợp pneumatic/electropneumatic positioner, limit switch box, visual indicator và các phụ kiện khác.

Model 09 cũng hỗ trợ VDI/VDE 3845 NAMUR accessory mounting, giúp thuận tiện khi tích hợp các thiết bị điều khiển khí nén và điện-khí nén.

Ứng dụng của Kinetrol 094-100

Kinetrol 094-100 có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp:

  • Điều khiển van bướm.

  • Điều khiển van bi.

  • Điều khiển van plug.

  • Hệ thống xử lý nước và nước thải.

  • Nhà máy hóa chất.

  • Hệ thống điều khiển lưu lượng.

  • Hệ thống khí nén công nghiệp.

  • Dây chuyền sản xuất tự động.

  • Hệ thống xử lý và vận chuyển chất lỏng.

  • HVAC và hệ thống xử lý khí.

  • Các ứng dụng quarter-turn valve automation.

Với mô-men xoắn tối đa 261 Nm tại 7 bar, Model 09 có thể đáp ứng các ứng dụng yêu cầu mô-men lớn hơn nhóm Model 07 và Model 08.

Kinetrol cũng công bố dữ liệu tham khảo về thời gian hành trình khi Model 09 sử dụng van điện từ NAMUR. Trong điều kiện không tải, áp suất 80 psi và hành trình 90°, thời gian tham khảo của Model 09 là khoảng 0,66 giây; thời gian thực tế phụ thuộc tải và cấu hình van điều khiển.

Lưu ý khi lựa chọn 094-100

Khi mua hoặc thay thế 094-100 Kinetrol, cần kiểm tra đầy đủ thông tin trên nameplate và đối chiếu với actuator hiện hữu.

Một số thông tin quan trọng cần xác nhận:

  • Mã sản phẩm đầy đủ.

  • Model actuator.

  • Kiểu tác động.

  • Cổng khí.

  • Kiểu mounting.

  • Góc quay.

  • Mô-men yêu cầu của van.

  • Áp suất khí cấp.

  • Loại van sử dụng.

  • Positioner hoặc solenoid nếu có.

  • Limit switch hoặc thiết bị phản hồi vị trí.

Mã 094-100 đã được datasheet Kinetrol xác nhận rõ là phiên bản Model 09 với cổng khí G1/4. Do đó, khi thay thế, cần đặc biệt đối chiếu giao diện cơ khí và mô-men của van để đảm bảo tương thích.

Kết luận

094-100 Kinetrol là bộ truyền động quay khí nén Model 09 Double Acting, sử dụng cơ cấu vane-type và được thiết kế cho các ứng dụng tự động hóa van công nghiệp.

Thiết bị có mô-men xoắn tối đa 261 Nm tại 7 bar, thể tích dịch chuyển 644 cm³, góc quay điều chỉnh 80–100° và cổng khí G1/4. Mã 094-100 cũng có hệ thống lỗ gá 4 × M10 trên PCD 65 mm, phù hợp với cấu hình cơ khí được Kinetrol quy định.

Với khả năng tích hợp các phụ kiện như limit switch, solenoid, positioner và NAMUR, Kinetrol 094-100 có thể được sử dụng trong nhiều hệ thống điều khiển van và tự động hóa công nghiệp.
